Lens Işıklı SMT Montaj Makinesi

Lens ışıklı SMT montaj makinesi

Ürün Açıklaması

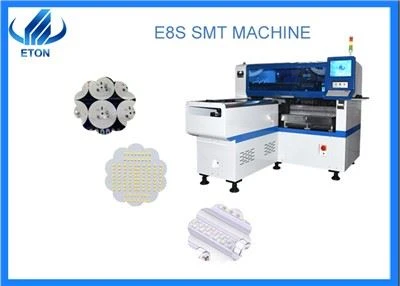

HT-E8S-1200 çok işlevli tek modüllü bir SMT alma ve yerleştirme makinesidir

Çok yönlü, güçlü ve çok yönlü anlamına gelir.

Bu yerleştirme makinesinin PCB kartının boyutu 1200*500mm'dir, bu çok büyüktür ve DOB ampul, LED tüp, LED şerit, 0.5m/1m/ gibi çoğu lambanın üretimini karşılayabilir. 1m/1.2m uygundur.

Sadece bu değil, aynı zamanda ev aletleri uygulama devre kartlarını, dirençleri, kapasitörleri, IC'leri, özel şekilli bileşenleri vb. monte edebilir, minimum yama boyutu 0402 ve maksimum montaj yüksekliği 15 mm'dir.

Ürününüz özellikle uzun bir tüp ise, özelleştirmeyi de destekleyebiliriz, bu yerleştirme makinesi için ihtiyaçlarınızı karşılayabilecek olgun teknolojiye sahibiz.

Özellik

12 nozul, 28 besleyici, ideal koşullar altında optimum üretim kapasitesi 45000CPH'dir ve aynı seviyedeki ürünler arasında hız avantajı açıktır.

Kesintisiz doldurma işlevi

Çift motorlu elektronik besleyici, daha kararlı besleme ve daha yüksek hassasiyet

SMT işleminde X-ray hangi kusurları tespit edebilir?

X-ışınları, bileşen lehimlemenin iç kısımlarını inceleyebilir. Yetersiz lehim, zayıf lehimleme ve lehim bağlantılarının kısa devre yapması gibi sorunları tespit etmek için X ışınlarının nüfuz etme gücünü kullanır.

Gözenekler, cüruf kalıntıları ve eksik lehimleme gibi kusurlar meydana geldiğinde, kusur bölgesinde parlak noktalar veya parlak çizgiler oluşacaktır. Görsel olarak, inceleme görüntüsündeki bir alanın çevredeki arka plan alanından daha parlak olup olmadığına bağlı olarak bir alanda bir kusur olup olmadığına karar verebiliriz. Görüntü işleme açısından, kusur tespit görüntüsündeki piksel gri değerine göre bir alanın kusur olup olmadığına karar verebiliriz.

Boşlukların en olası nedenleri lehim pastası ve bileşenlerin kendileridir. Röntgen görüntüsünde, lehim bağlantılarında bazı "kabarcıklar" görülebilir.

Lehim bağlantıları arasında gri bir "köprü" varsa, temel olarak lehimin kısa devre olduğuna karar verebiliriz.

Lehim pastası miktarı anormalse veya SMT saparsa, bileşenler yer değiştirebilir. X-ray inceleme görüntülerine göre, pimlerin ve pedlerin gölgeleri uyuşmuyor ve bileşenlerin yanlış yerleştirildiğini görebiliyoruz.

Kaynak kusurları, gri tonlama ve lehim bağlantılarının boyutuna göre değerlendirilebilir.

PCB pedlerinin oksidasyonu, zayıf lehimlemeye neden olabilir. X-ray incelemesi tarafından sunulan görüntü, lehim bağlantısının normalden önemli ölçüde daha büyük olduğudur.

Yeniden akış sırasında yakındaki yollara akan yetersiz lehim pastası veya lehim pastası. X-ışını görüntülerinde lehim bağlantıları normalden daha küçüktür.

Soğuk lehimleme, yeniden akışlı lehimleme sırasında yetersiz lehimleme sıcaklığı ve süresi nedeniyle SMT lehim pastasının eksik füzyonudur. Genellikle tespit edilmesi kolay değildir, ancak X-ray inceleme görüntüleri sorunu açıkça göstermektedir.
